¿Quejas frecuentes de descamación y delaminación? Tres métodos de prueba de resistencia al pelado para mejorar el control de calidad del cuero PU

ZAKER

Tres métodos de prueba de resistencia al pelado para definir los límites del control de calidad

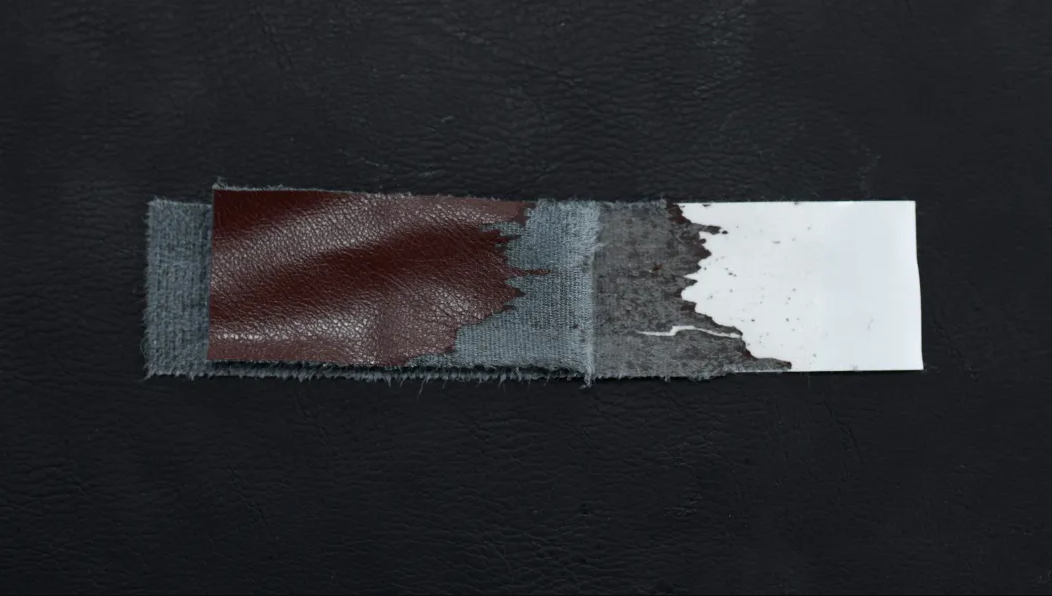

Una chaqueta de PU desarrolla ampollas en el cuello después del lavado, el revestimiento de un cojín de sofá comienza a pelarse después de un uso prolongado o una bolsa para exteriores muestra separación de capas después de la exposición al agua. Estos fallos comunes de los productos suelen estar relacionados con una fuerza de unión insuficiente entre la capa de revestimiento y el tejido base.

Sin embargo, existe un desafío más oculto en muchos procesos de fabricación: algunas fábricas aplican los mismos equipos y procedimientos de prueba a diferentes tipos de materiales de cuero sintético. Como resultado, es posible que los datos de laboratorio no representen con precisión el desempeño real del servicio. Los productos con riesgos potenciales para la calidad pueden pasar la inspección, mientras que los materiales calificados pueden rechazarse incorrectamente.

¿Por qué los diferentes materiales de cuero requieren diferentes métodos de prueba de resistencia al pelado?

Aunque las pruebas de resistencia al pelado están diseñadas para evaluar si un revestimiento y una tela base están firmemente unidos, diferentes aplicaciones de cuero requieren diferentes enfoques de prueba.

¿Por qué el cuero para prendas de vestir requiere un pelado previo manual antes de realizar la prueba? ¿Por qué el cuero de los muebles suele necesitar adhesivo termofusible? ¿Por qué los productos expuestos al agua requieren una verificación adicional del estado húmedo?

Estas diferencias no son simplemente preferencias operativas. Se basan en los principios fundamentales de las pruebas de resistencia al pelado.

Los materiales similares al cuero varían en grosor, flexibilidad, estructura de revestimiento y entorno de aplicación. Por lo tanto, los métodos de preparación de muestras y los criterios de evaluación apropiados son esenciales para garantizar que los resultados de las pruebas reflejen con precisión los posibles modos de falla durante el uso real.

Comprender el principio de las pruebas de resistencia al pelado

La resistencia al pelado es una medida cuantitativa del rendimiento de la unión entre una capa de revestimiento y un tejido base.

Durante la prueba, un probador de tracción separa las dos estructuras unidas a una velocidad controlada. El valor de fuerza promedio de la sección estable de la curva de despegado representa la capacidad del material para resistir la delaminación durante el uso a largo plazo.

Es importante comprender que la fuerza máxima inicial elevada no necesariamente representa el verdadero rendimiento de unión del material. La fuerza de pelado estable proporciona información más significativa para evaluar la durabilidad y la consistencia de la producción.

Según estándares que incluyen GB/T 8949-2025, FZ/T 73028-2017, SATRA TM 410 y Q/JK 1006-2023, las pruebas de resistencia al pelado generalmente se pueden dividir en tres métodos estandarizados:

• Método de prueba rápida de resistencia al pelado
• Método estándar de prueba y arbitraje.
• Método de verificación de la resistencia al pelado en estado húmedo

Cada método incluye requisitos de muestreo, procedimientos de prueba y principios de evaluación específicos para garantizar resultados confiables y rastreables.

1. Método de prueba rápida de resistencia al despegue: método del adhesivo termofusible

Escenarios aplicables

Este método se utiliza principalmente para una inspección rápida durante los procesos de producción, lo que ayuda a los fabricantes a evaluar rápidamente el rendimiento de la adhesión del recubrimiento.

Equipo de soporte

• Máquina de ensayo de tracción controlada por microcomputadora
• Velocidad de prueba: 0-500 mm/min
• Carga máxima: 500 N
• Precisión: 1N
• Máquina neumática de estampación en caliente

Procedimiento de prueba estándar

Preparación de muestras

Se cortan tres muestras que miden 150 mm × 30 mm desde las posiciones izquierda, media y derecha a lo largo de todo el ancho de la tela a lo largo de la dirección de la urdimbre.

Tratamiento adhesivo termofusible

Se aplica adhesivo termofusible a las muestras preparadas, dejando aproximadamente 50 mm sin adherir en un extremo.

El adhesivo y la muestra se alinean y unen utilizando una máquina neumática de estampado en caliente en las siguientes condiciones:

• Temperatura: 130 ℃
• Tiempo de prensado: 3 segundos

Después de la unión, las muestras se enfrían a temperatura ambiente.

Proceso de prueba de pelado

Los extremos no unidos del adhesivo termofusible y la muestra se fijan por separado en las abrazaderas del probador de tracción.

Condiciones de prueba:

• Velocidad: 200 mm/min
• Modo de prueba: carga de pelado

Luego se pone en marcha el probador y se observa el proceso de pelado.

Después de la separación completa, el valor promedio de la sección estable de la curva se registra como resultado de la prueba.

Cálculo de resultados

El resultado final se calcula como el valor promedio de tres muestras, con una precisión de 1 N.

2. Método de arbitraje y prueba de resistencia al pelado estándar

Escenarios aplicables

Este método es adecuado para pruebas formales, evaluación de calidad y fines de arbitraje.

Equipo de soporte

Máquina de ensayo de tracción controlada por microcomputadora:

• Velocidad: 0-500 mm/min
• Carga máxima: 500 N
• Precisión: 1N

Procedimiento de prueba

Preparación de muestras

Se preparan tres muestras que miden 150 mm × 30 mm, utilizándose la dirección de urdimbre del tejido base como dirección longitudinal.

Proceso de prueba

Se selecciona una abrazadera de más de 30 mm de ancho.

El revestimiento y el tejido base se separan manualmente aproximadamente 50 mm. Si la separación manual resulta difícil, se pueden utilizar métodos auxiliares como el remojo en alcohol.

Los extremos separados se fijan en las abrazaderas del probador de tracción y se pelan a una velocidad de 200 mm/min. Se registra la carga hasta el pelado.

Evaluación de resultados

Si la capa de recubrimiento se rompe por completo, la lectura hasta se toma como valor de resistencia al pelado.

Como resultado final se utiliza el valor medio de tres muestras, con una precisión de 0,1 N.

Si el revestimiento y la tela base no se pueden separar, o la longitud de pelado es inferior a 50 mm, la muestra se considera calificada.

Por qué una mayor resistencia al pelado no siempre es mejor para el cuero para prendas de vestir

Para aplicaciones de cuero para prendas de vestir, una mayor resistencia al pelado no siempre significa un mejor rendimiento.

Los materiales de cuero blando requieren un cierto nivel de flexibilidad entre el revestimiento y el tejido base. Una unión excesivamente fuerte puede hacer que el recubrimiento sea demasiado rígido, aumentando el riesgo de que la aguja se dañe o se rompa durante la costura de la prenda.

Siempre que el recubrimiento no se agriete y no se produzcan ampollas durante el uso, el rendimiento de adhesión puede considerarse adecuado para aplicaciones de prendas de vestir.

Para otras industrias:

• Los fabricantes de equipaje, sofás y calzado pueden consultar SATRA TM 410, donde se une cuero sintético de PU con un soporte de caucho para realizar pruebas.
• Las aplicaciones de cuero espacial y cuero superior pueden seguir los procedimientos GB/T 8949-2025, donde dos muestras de cuero de PU se unen, se secan y se prueban.

3. Método de prueba de resistencia al pelado en estado húmedo

¿Por qué son importantes las pruebas de estado húmedo?

Para productos expuestos al agua o la humedad, la prueba de pelado en estado seco por sí sola puede no representar completamente las condiciones reales de aplicación.

Las moléculas de agua pueden penetrar la interfaz entre el revestimiento y la tela base, debilitando la estructura de unión de los materiales de poliuretano. Un producto con una resistencia al pelado en seco aceptable aún puede experimentar delaminación después de una exposición prolongada a la humedad.

Por lo tanto, se recomienda la verificación del estado húmedo para:

• Materiales para sentarse al aire libre
• Bolsas impermeables
• Materiales de ropa impermeable
• calzado casual
• Productos de cuero relacionados con la piscina

Equipo de soporte

• Comprobador de tracción controlado por microordenador
• Baño María digital a temperatura constante

Procedimiento de prueba

Preparación de muestras

Prepare muestras de prueba de pelado en estado seco adecuadas según la aplicación del producto.

Tratamiento de agua

Calentar el baño maría para:

60 ± 2 ℃

Coloque las muestras en el baño de agua durante 10 minutos.

Retire las muestras, drene el exceso de agua y realice una prueba de pelado de acuerdo con el procedimiento de prueba correspondiente.

Cálculo de resultados

El método de cálculo sigue el correspondiente estándar de prueba de pelado en estado seco.

Cuatro errores comunes en las pruebas de resistencia al pelado en el control de calidad del cuero sintético

Error 1: utilizar métodos de pelado manual para todos los materiales

Los diferentes productos de cuero sintético tienen diferentes características de unión.

Para materiales de alta adherencia, como el cuero de los muebles, los ángulos y velocidades de pelado manual inconsistentes pueden dañar la interfaz antes de la prueba, provocando resultados inestables y afectando las decisiones de calidad.

Error 2: realizar únicamente la prueba de pelado en seco

Algunos materiales pueden mostrar una buena adhesión en estado seco, pero experimentan una reducción significativa de su rendimiento en condiciones de humedad.

Sin una verificación de pelado húmedo, los productos expuestos al agua pueden enfrentar mayores riesgos de calidad durante el uso real.

Error 3: utilizar Peak Peel Force como resultado final

El valor máximo inicial en una curva de pelado suele ser mayor que la fuerza de pelado estable.

Usar solo el valor máximo puede no representar con precisión el rendimiento de adhesión real ni proporcionar una guía útil para mejorar la producción.

Error 4: Aplicar pruebas de adhesivo termofusible a aplicaciones de cuero suave

Para materiales blandos como el cuero para prendas de vestir, el proceso de adhesivo termofusible a 130 ℃ puede afectar la estructura de unión interna de los recubrimientos de PU.

Esto puede hacer que los valores de las pruebas difieran del rendimiento real del producto y puede influir en la evaluación de la calidad.

Alinear los métodos de prueba con las condiciones de aplicación reales

Desde el muestreo de muestras y los métodos de pretratamiento hasta los parámetros de prueba y las reglas de evaluación de resultados, cada paso de la prueba de resistencia al pelado debe coincidir con el entorno de aplicación final.

Sólo cuando se consideran en conjunto el rendimiento del material, el costo de producción y la confiabilidad de las pruebas, los fabricantes de cuero sintético pueden mejorar la estabilidad del producto y reducir los riesgos de descamación o delaminación.

Las pruebas precisas de resistencia al pelado no son solo un proceso de inspección de calidad, sino también una herramienta importante para crear productos de cuero sintético confiables y fortalecer las asociaciones a largo plazo en la cadena de suministro.

Contacto

Teléfono: 400-686-9989

Fax: 86-0578-2867078

Correo electrónico: marketing@zakernm.com

Sitio web: www.zakernm.com

Dirección: No.9-1, Luyuan Road, distrito de Liandu, Lishui, Zhejiang, China
